기왕 차트에 대해 얘기가 나왔으니 평소에 잘 접할 수 없는 재미있는 차트를 하나 더 만들어 볼까요? 이름하야 '밴드 차트'입니다. 이것 역시나 Exceller가 작명(?)한 것이므로 다른 사이트나 책 같은데는 잘 안나옵니다. 이 차트는 엑셀 2007 이전 버전에서도 만들 수 있습니다.

완성 예

그렇다면 '밴드 차트'란 도대체 무엇인가? 아래의 '완성 예'를 보세요. 홀수 달에는 진한 주황색, 짝수 달에는 약간 연한 색이 서로 번갈아 나타나지요. 그/래/서/ '밴드 차트'라고 이름 붙인 것입니다(혹시 더 적합한 이름이 있으면 알려주시기 바랍니다). 이것은 어떻게 만들었을까요?

기본 데이터 준비

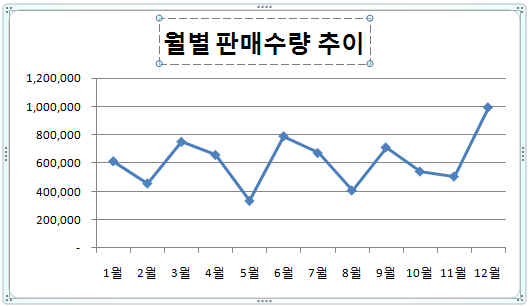

1. 예제 파일의 A2:B14 영역을 이용하여 '표식이 있는 꺾은선형' 차트를 작성합니다. 차트의 크기를 적당히 조절하고, 차트 제목을 '월별 판매수량 추이'로 바꾸어 줍니다. 범례는 별로 의미가 없으니 삭제합니다. 여기까지 진행하면 다음과 같은 형태의 차트가 됩니다.

2. 작성된 차트의 축 서식을 바꿔줍니다. 차트의 세로 축을 마우스 오른쪽 버튼으로 클릭하고 [축 서식] 메뉴를 선택합니다. [축 서식] 대화상자가 나타나면 다음 그림을 참고로 최소값, 최대값, 주 단위, 보조 단위 등의 항목을 수정하고 [닫기] 버튼을 클릭합니다. [표시 단위]에서 '천'을 선택하는 것도 잊지 마세요.

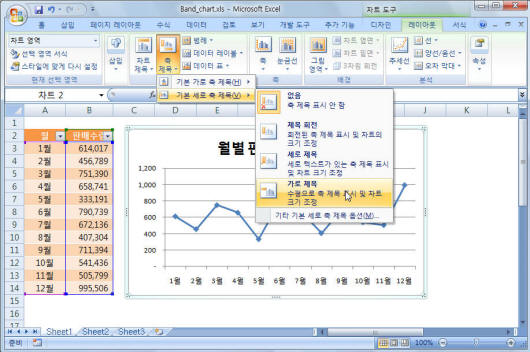

3. 차트의 축 서식이 천개 단위로 바뀝니다. 이번에는 차트에 축 단위를 표시해 보겠습니다. 차트가 선택된 상태에서 [차트 도구] - [레이아웃] 탭을 선택합니다. [레이블] 그룹 - [축 제목] - [기본 세로 축 제목] - [가로 제목]을 선택합니다.

4. '축 제목'을 '단위: 천개'라고 수정하고 차트의 왼쪽 위 모서리로 옮깁니다. 차트의 그림 영역에 있는 핸들을 이용하여 크기를 조절합니다. 차트의 축 서식도 변경하고 '데이터 레이블'을 추가하여 기본 차트의 모양을 완성합니다. 무엇을 어떻게 바꾸어 주어야 하는지는 아래 차트를 참고하세요.

차트 계열 변경

자, 여기까지는 어려운 부분이 전혀 없었습니다. 그렇죠?~~(강요에 의해 왠지 그래야만 할 것 같은 ^^;) 이제부터가 중요합니다. 차트의 그림 영역에는 기본적으로 하나의 서식만을 적용할 수 있습니다. 따라서 우리가 만들고자 하는 밴드 차트와 같은 형태의 차트를 만들기 위해서는 약간의 트릭이 필요합니다.

1. 차트에 새로운 서식을 추가하기 위해 막대 계열을 하나 추가합니다. 차트의 그림 영역(주황색으로 칠해진 부분)을 마우스 오른쪽 버튼으로 클릭하고 [데이터 선택] 메뉴를 클릭합니다. 엑셀 2007 이전 버전에서는 [원본 데이터] 메뉴를 선택하면 됩니다.

2. [데이터 원본 선택] 대화상자에서 [추가] 버튼을 누르면 [계열 편집] 대화상자가 나타납니다. [계열 이름] - 'dummy', [계열 값]에는 다음과 같이 입력하고 [확인] 버튼을 클릭합니다.

이것만 보아서는 계기판 차트인 것 같기도 하고 아닌 것 같기도 하고... 좀 그렇습니다. 상상력을 발휘하여, 이 차트를 왼쪽으로 90도 회전시킨 다음, 아래쪽에 오게 되는 녹색 부분을 없앤다고 생각해 보세요(먼 소린지 어리둥절해 하는 분이 저~기 몇분 계시는군요 ^^).

2. 차트를 회전시켜 보겠습니다. 차트의 계열 부분(즉 색칠된 부분)을 마우스 오른쪽 버튼으로 클릭하고 [데이터 계열 서식] 메뉴를 선택합니다. [데이터 계열 서식] 대화상자에서 [첫째 조각의 각] 항목에 '270'을 입력하고 [닫기] 버튼을 클릭합니다.

3. '계열 값'에 '0, 1, 0, 1,...'이라는 값을 넣어 준 것은 무슨 의미일까요? 오래간만에 숙제로 내 드릴까요? (^^) 다음 차트 모양을 보시면 쉽게 이해하시리라 믿습니다. 참고로, 계열을 직접 추가할 때에는 중괄호 { } 안에 필요한 값을 넣어주면 됩니다. 1월 ~ 12월까지 있으므로 계열 값도 12개를 지정해 주었습니다.

4. 차트의 X축 부분에 새로운 계열이 추가되었습니다. 추가된 계열을 마우스 오른쪽 버튼으로 클릭하고 [데이터 계열 서식] 메뉴를 선택합니다. [데이터 계열 서식] 대화상자가 나타나면 [계열 옵션] - [보조 축] 항목을 선택하여 보조 축이 차트 오른쪽에 표시되도록 합니다.

5. 추가된 계열에서 마우스 오른쪽 버튼을 클릭하고 [계열 차트 종류 변경]을 선택합니다. [차트 종류 변경] 대화상자에서 [묶은 세로 막대형] 차트를 선택합니다. [확인] 버튼을 클릭하면 차트에 세로 막대형 차트가 표시됩니다. Y축의 보조 축 값을 변경하여 세로 막대형 차트가 위로 끝까지 가도록 합니다. 그러기 위해서는 [최대값] 항목을 '1'로 변경하면 됩니다.

6. 이번에는 막대의 너비를 변경합니다. 세로 막대형 계열 중 하나를 마우스 오른쪽 버튼으로 클릭하고 [데이터 계열 서식] 메뉴를 선택합니다. [간격 너비] 값을 '0'으로 변경하고 [닫기] 버튼을 누릅니다.

7. 여기까지 진행하면 막대 계열의 너비가 자신이 위치하고 있는 '월'의 너비만큼 덮게 됩니다. '완성 예'를 참고로 계열의 서식을 적당히 변경하여 완성합니다. 막대 그래프의 서식을 변경하려면, 막대 계열을 마우스 오른쪽 버튼으로 클릭하고 [데이터 계열 서식] 메뉴를 선택하면 됩니다.

이처럼 계열을 추가하는 방법을 잘 이용하면 아주 재미있는 모양의 차트를 많이 만들 수 있습니다. 소개해 드린 Waterfall 차트나 하나의 계열만 다르게 표현하는 방법 등과 관련된 예전 강의들도 참고해 보시기 바랍니다.

그저께까지만 해도 이제 여름이 오려나보다 했는데 날이 꽤 쌀쌀해졌습니다. 건강관리 잘들 하세요. 다음 시간에도 알찬 내용을 가지고 또 오겠습니다.
